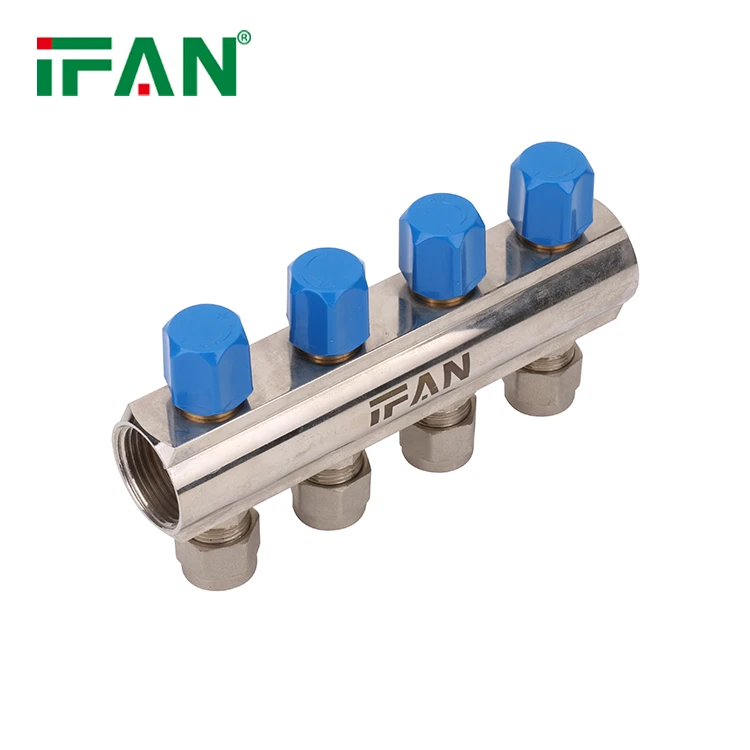

Il-manifold tat-tisħin tal-art huwa komponent kruċjali ta 'sistema idronika tat-tisħin tal-art. Iservi bħala l-punt ċentrali tad-distribuzzjoni għall-ilma sħun jew il-fluwidu tat-tisħin li għandhom jiġu fornuti lil ċirkwiti individwali tat-tisħin fil-bini. Il-manifold jiżgura bilanċ u kontroll xieraq tad-distribuzzjoni tas-sħana, li jippermetti tisħin effiċjenti u komdu f'kull żona jew kamra. F'din il-gwida, aħna ser nipprovdu introduzzjoni bażika għall-manifold tat-tisħin tal-art u nispjegaw il-prinċipju tax-xogħol tiegħu.
Funzjoni tal-Manifold tat-Tisħin tal-Art: Il-funzjoni ewlenija tal-manifold tat-tisħin tal-art hija li tikkontrolla u tqassam il-fluss ta 'ilma msaħħna jew fluwidu tat-tisħin għal ċirkwiti ta' tisħin individwali. Jaġixxi bħala ċentru ċentrali fejn il-pajp tal-provvista mis-sors tas-sħana (eż., bojler, pompa tas-sħana) jgħaqqad ma 'pajpijiet ta' ritorn multipli li jwasslu għal żoni jew kmamar tat-tisħin differenti.
Komponenti tal-Manifold tat-Tisħin tal-Art: Manifold tipiku tat-tisħin tal-art jikkonsisti f'diversi komponenti ewlenin:
a. Konnessjonijiet ta 'Provvista u Ritorn: Il-manifold għandu konnessjonijiet ta' dħul u ħruġ għall-pajpijiet tal-provvista u tar-ritorn. Il-konnessjoni tal-provvista tirċievi l-ilma msaħħna mis-sors tas-sħana, filwaqt li l-konnessjoni tar-ritorn iġorr l-ilma mkessaħ lura lejn is-sors tas-sħana għat-tisħin mill-ġdid.
b. Miters tal-fluss: Miters tal-fluss huma mibnija f'kull ċirkwit individwali biex titkejjel ir-rata tal-fluss tal-ilma li jgħaddi minn dak iċ-ċirkwit speċifiku. Dan jgħin fl-ibbilanċjar tas-sistema, u jiżgura distribuzzjoni uniformi tas-sħana fiż-żoni kollha.
c. Valvoli ta 'iżolament: Valvoli ta' iżolament huma installati kemm fuq in-naħat tal-provvista kif ukoll tar-ritorn ta 'kull ċirkwit, li jippermettu kontroll individwali ta' għeluq u manutenzjoni ta 'żoni speċifiċi mingħajr ma jaffettwaw is-sistema kollha.
d. Valvoli tal-Ibbilanċjar: Valvoli tal-ibbilanċjar jgħinu biex jirregolaw il-fluss tal-ilma għal kull ċirkwit. Billi taġġusta r-rata tal-fluss bl-użu ta 'dawn il-valvi, is-sistema tista' tiġi bbilanċjata biex twassal l-output tas-sħana mixtieqa għal kull żona.
e. Valv tat-Taħlit: F'xi sistemi, valv tat-taħlit jista 'jiġi inkorporat fil-manifold biex jikkontrolla t-temperatura tal-ilma msaħħna qabel ma jitqassam fiċ-ċirkwiti. Dan jippermetti kontroll preċiż tat-temperatura f'kull żona.
f. Air Vent: Vent ta 'l-arja jew valv ta' fsada huwa tipikament inkluż biex tneħħi kwalunkwe arja maqbuda mis-sistema, tiżgura ċirkolazzjoni xierqa ta 'l-ilma u tipprevjeni airlocks.
g. Gauges tat-Temperatura: Jistgħu jiġu installati gauges tat-temperatura fuq il-konnessjonijiet tal-provvista u tar-ritorn biex jimmonitorjaw it-temperatura tal-fluwidu tat-tisħin.
Prinċipju ta 'Ħidma tal-Manifold tat-Tisħin tal-Art: Il-prinċipju tax-xogħol ta' manifold tat-tisħin tal-art jinvolvi l-passi li ġejjin:
a. Sors tas-Sħana: L-ilma msaħħan jew il-fluwidu tat-tisħin jiġi fornut mis-sors tas-sħana, bħal bojler jew pompa tas-sħana, u jidħol fil-konnessjoni tal-provvista tal-manifold. It-temperatura tal-ilma li jkun dieħel hija kkontrollata abbażi tar-rekwiżiti tas-sistema.
b. Distribuzzjoni għal Ċirkwiti: Mill-konnessjoni tal-provvista, l-ilma msaħħan jitqassam għaċ-ċirkwiti individwali permezz tal-miters tal-fluss u l-valvi tal-ibbilanċjar. Dawn il-komponenti jirregolaw ir-rata tal-fluss u jiżguraw distribuzzjoni uniformi tas-sħana fis-sistema kollha.
c. Ibbilanċjar u Kontroll: Il-miters tal-fluss u l-valvi tal-ibbilanċjar jippermettu ibbilanċjar u kontroll preċiż tal-ħruġ tas-sħana għal kull żona jew kamra. Billi taġġusta r-rati tal-fluss, it-temperatura u l-livelli ta 'kumdità jistgħu jinżammu b'mod uniformi madwar il-bini.
d. Passaġġ tar-ritorn: Wara li jiċċirkola miċ-ċirkwiti tat-tisħin, l-ilma mkessaħ jerġa 'lura lejn il-manifold permezz tal-konnessjonijiet tar-ritorn. Il-mogħdija tar-ritorn tista 'tinkorpora valv tat-taħlit biex taġġusta t-temperatura tal-ilma tar-ritorn jekk meħtieġ.
e. Tisħin mill-ġdid: L-ilma mkessaħ lura mbagħad jintbagħat lura lis-sors tas-sħana (bojler jew pompa tas-sħana) għat-tisħin mill-ġdid u r-riċirkolazzjoni permezz tas-sistema.
f. Monitoraġġ u Manutenzjoni: Il-manifold jista 'jinkludi gauges tat-temperatura u vent ta' l-arja biex jimmonitorja l-prestazzjoni tas-sistema u jippermetti kompiti ta 'manutenzjoni bħal fsada ta' l-arja maqbuda.
Billi tikkontrolla b'mod effiċjenti l-fluss u t-temperatura tal-fluwidu tat-tisħin għal kull ċirkwit tat-tisħin, il-manifold tat-tisħin tal-art jiżgura distribuzzjoni uniformi tas-sħana u livelli ta 'kumdità ottimali fil-bini kollu.
Nota Finali: Huwa importanti li tikkonsulta ma 'inġinier professjonali tal-HVAC jew fornitur ta' sistema ta 'tisħin tal-art ta' fama waqt id-disinn u l-installazzjoni ta 'manifold tat-tisħin tal-art. Jistgħu jgħinu biex jiżguraw id-daqs xieraq, l-għażla tal-komponenti, u l-konfigurazzjoni tas-sistema għar-rekwiżiti speċifiċi tat-tisħin tiegħek. Manutenzjoni regolari u kontrolli perjodiċi tal-manifold se jikkontribwixxu wkoll għall-effiċjenza ġenerali u l-lonġevità tas-sistema tat-tisħin tal-art.
